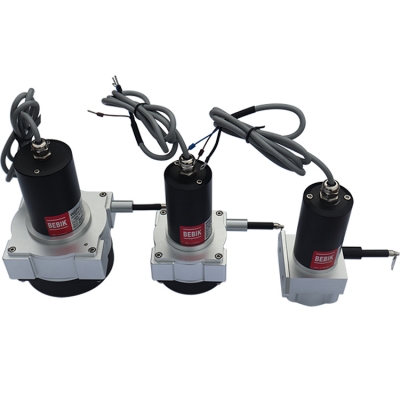

WEP拉绳位移传感器是德国进口高精度拉绳位移传感器，有WEP50（100mm、200mm、250mm、300mm、500mm、1000mm量程）、WEP70（750mm、1250mm、1500mm）、WEP90（2000mm、2500mm、3000mm、4000mm）多种型号，传感器输出信号有：电阻输出、电压输出（0-5V；0-10V）、电流输出（4-20mA，二线制或者三线制）、脉冲输出（AB相或ABZ相增量方波）、RS485数字信号或者绝对编码输出可选。传感器精度高、稳定性好、安装使用方便，防水防尘性能优于同类产品。

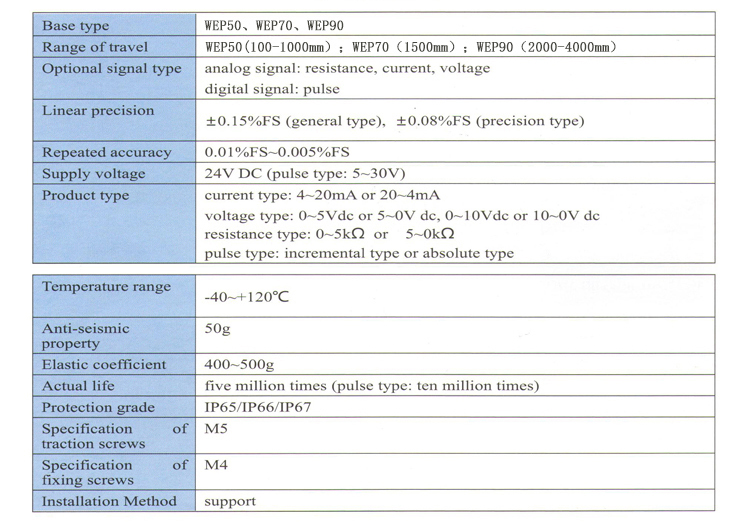

拉绳位移传感器性能参数：

拉绳位移传感器产品安装尺寸图：

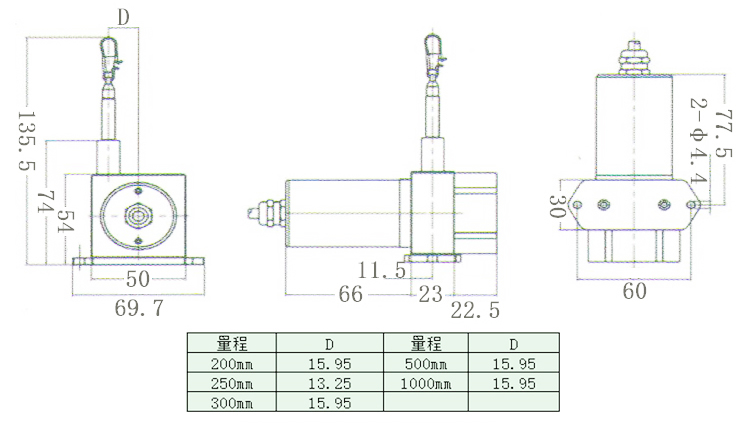

上图为WEP50拉绳位移传感器安装尺寸图

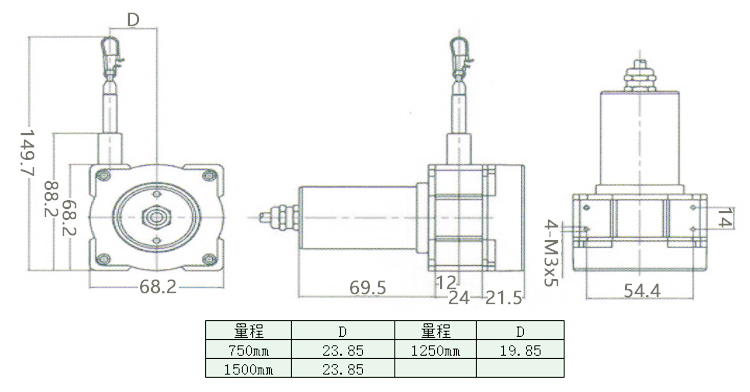

上图为WEP70拉绳位移传感器安装尺寸图

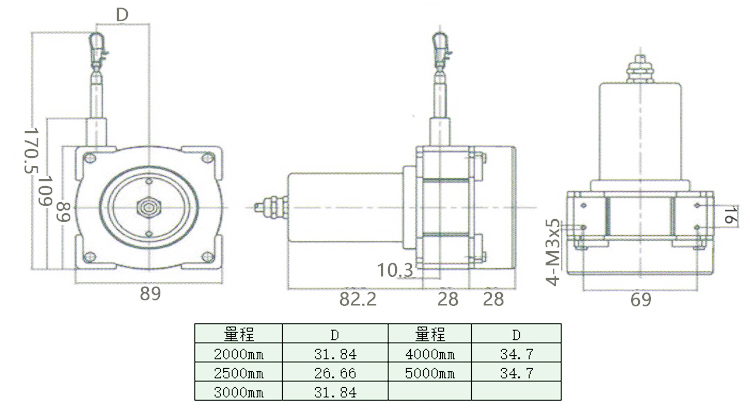

上图为WEP90拉绳位移传感器安装尺寸图

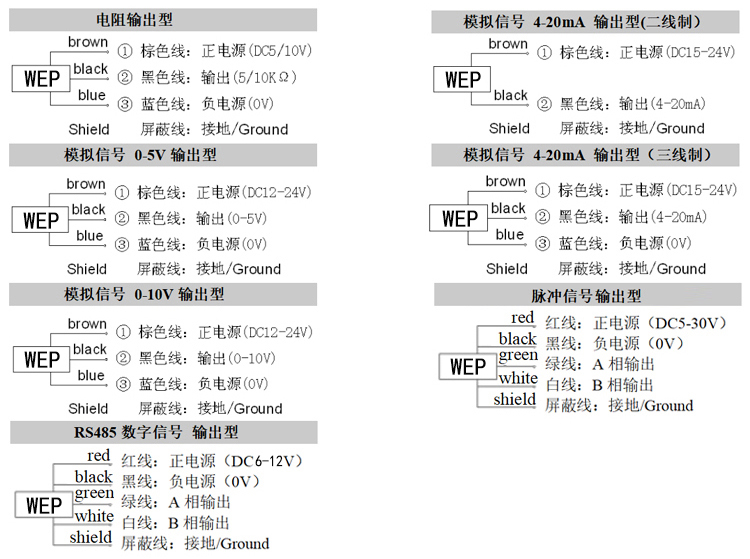

传感器接线说明：

（严禁传感器接入220V AC工业电源。三线制电流输出拉绳位移传感器应先接好负载，然后在通电调试，避免传感器过载损坏。）

主要应用领域：WEP拉绳位移传感器应用范围非常广泛，主要适用于：仓储位置定位、水库大坝保护、闸门开度控制、压力机械、造纸机械、纺织机械、金属板材机械、包装机械、印刷机械、水平控制仪、建筑机械、工业机器人、射出机、木工机械、电梯、空气压缩机、油压机、高度机、X-Y轴及其它长度位移、液位测量等自动化测量场合。

传感器安装使用说明：

1、选择拉绳位移传感器量程需留有余量，严禁超量程使用，一般在实际行程的基础上选大一规格的量程即可。

2、利用传感器安装支架或者固定螺丝孔,依现场及机器安装空间设施需要,直接安装或另加保护装置。

3、拉绳传感器安装使用时，须注意拉绳与出绳口保持平行状态（容许最大偏差±3°），以确保传感器测量精度与使用寿命。

4、WEP系列拉绳位移传感器拉绳为不锈钢材质，请注意加以防护，避免外力磨损、划伤、粉尘或者碎屑侵入传感器，导致传感器运转不顺畅。

5、拉绳位移传感器未安装固定前，请勿将拉绳拉出并瞬间自行弹回，此举将造成拉绳断裂，严重时可损坏电位器（或者编码器）。

6、拉绳位移传感器往复运动的瞬间速度应低于1m/s。

7、拉绳位移传感器拉绳运行方向应与出绳口方向保持水平，如果运行方向发生改变，应加装滑轮装置。
