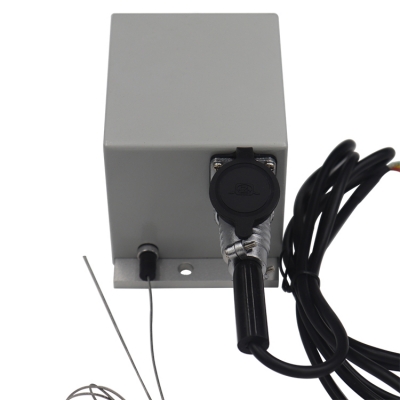

KNER拉绳位移传感器是日本青柳授权，我公司代加工的一款高精度位移传感器，专用于盾构机位移测量。传感器量程2300mm（可特殊定制其他量程），信号输出类型有：电阻输出、电压输出（0-5V；0-10V）、电流输出（4-20mA，二线制或者三线制）、脉冲输出（AB相或ABZ相增量方波）或者RS485数字信号可选。传感器特殊结构设计，具有较好的防尘耐磨性能，往复测量稳定性好，安装使用非常简便。

特性：使用寿命长，运行次数高达500万次，

      精度高，线性精度0.15%，重复性精度0.02%

      型号多样，多种信号输出可选，方便系统采集或者远距离传输

      防护等级高，盾构机专用

说明：外壳      铝合金

      装配      螺丝固定

      测量元件  电位器、编码器

发货时包含配件：固定螺丝4颗

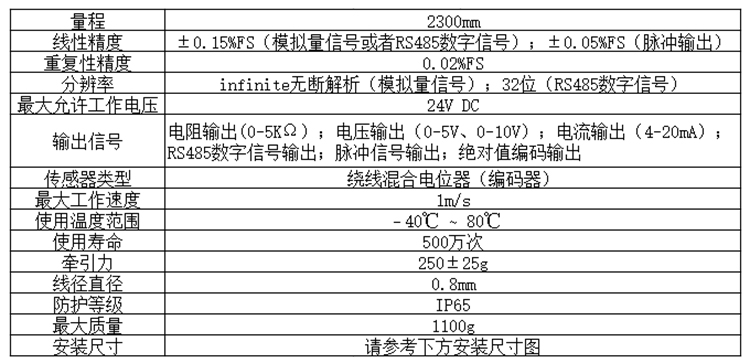

传感器主要性能参数：

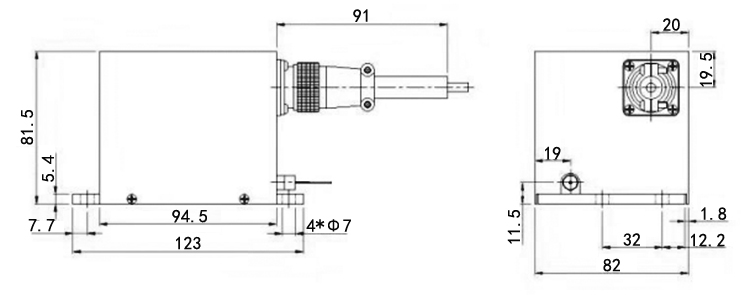

传感器安装尺寸图：

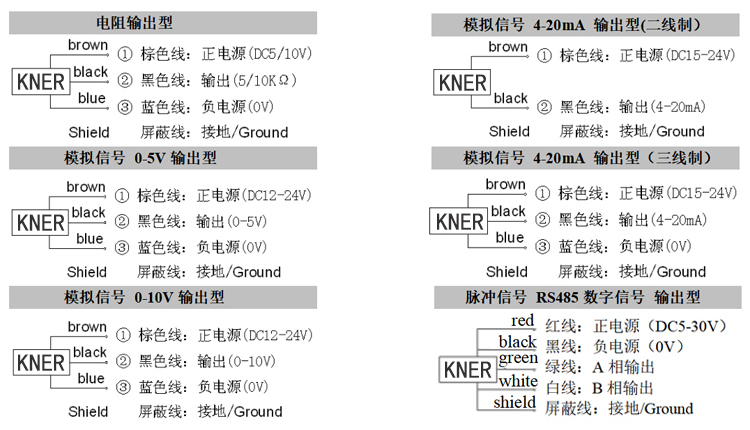

传感器接线说明：

（严禁传感器接入220V AC工业电源。三线制电流输出拉绳位移传感器应先接好负载，然后在通电调试，避免传感器过载损坏。）

主要应用领域：KNER拉绳位移传感器防护性能较高，专用于盾构机位移测量。可扩展用于其他自动化设备位移测量。

传感器安装使用说明：

1、利用传感器固定螺丝孔，依现场需要，直接安装。

2、拉绳传感器安装使用时，须注意拉绳与出绳口保持平行状态（容许最大偏差±3°），以确保传感器测量精度与使用寿命。

3、拉绳位移传感器拉绳材质为不锈钢丝绳，请注意加以防护，避免外力磨损、划伤，导致传感器运转不顺畅。

4、拉绳位移传感器未安装固定前，请勿将拉绳拉出并瞬间自行弹回，此举将造成拉绳断裂，严重时可损坏电位器（或者编码器）。

5、拉绳位移传感器往复运动的瞬间速度应低于1m/s。

6、拉绳位移传感器拉绳运行方向应与出绳口方向保持水平，如果运行方向发生改变，应加装滑轮装置。
