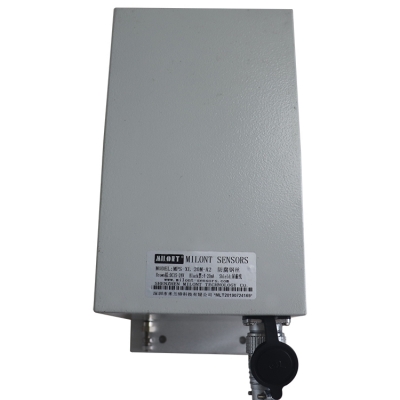

MPS系列XL超长型拉绳位移传感器，量程15000mm~25000mm，传感器精度高，稳定性好，结构简单，安装使用方便。输出信号有：电阻输出、电压输出、电流输出、RS485输出及增量脉冲输出可选。适用于超长行程位移精密测量。

特性：使用寿命长，运行次数高达500万次，

      精度高，线性精度0.15%，重复性精度0.02%

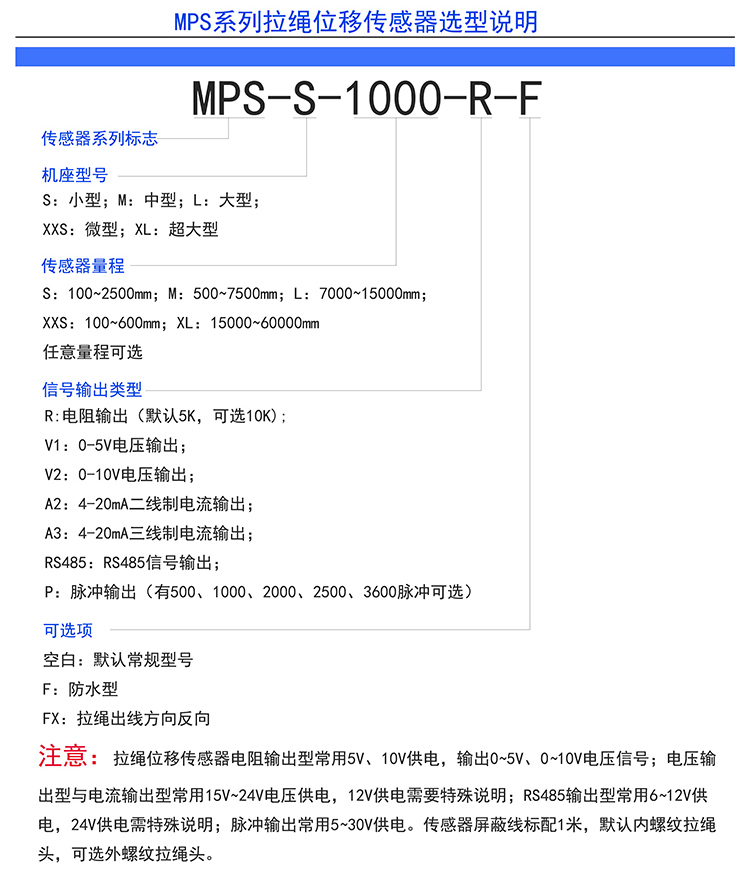

      型号多样，多种信号输出可选，方便系统采集或者远距离传输

说明：外壳      阳极氧化铝

      装配      螺丝固定

      测量元件  电位器

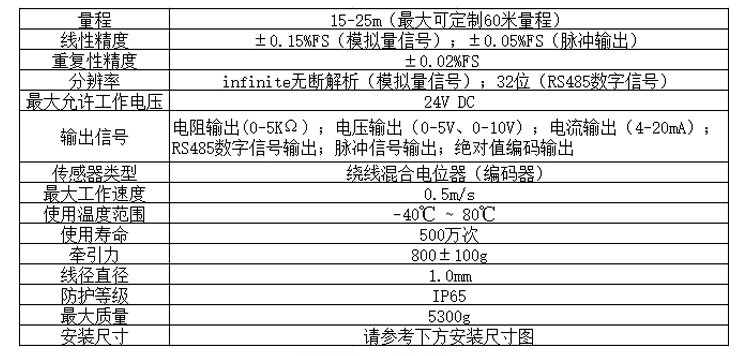

传感器主要性能参数：

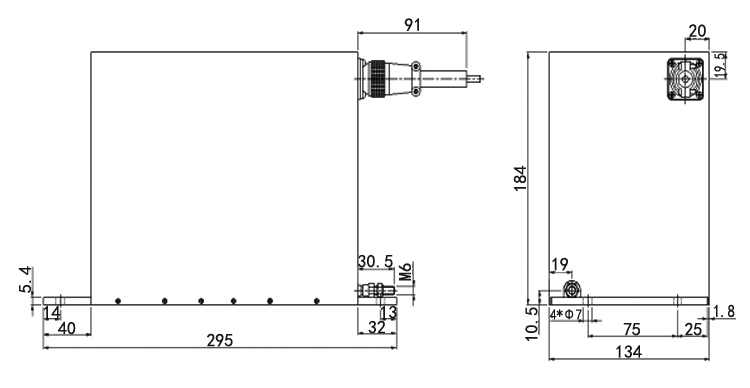

传感器安装尺寸图：

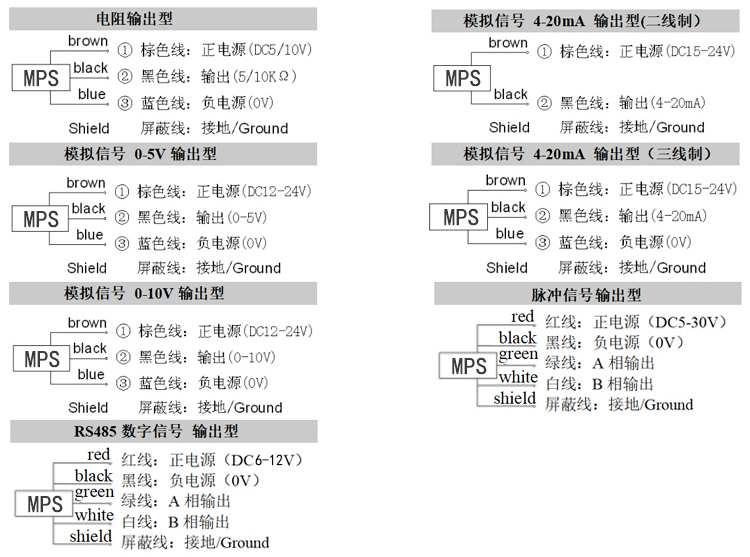

传感器接线说明：

（严禁传感器接入220V AC工业电源。三线制电流输出拉绳位移传感器应先接好负载，然后在通电调试，避免传感器过载损坏。）

主要应用领域：MPS-XL型拉绳位移传感器主要应用于超长行程位移测量。

传感器安装使用说明：

1、选择拉绳位移传感器量程需留有余量，严禁超量程使用，一般在实际行程的基础上选大一规格的量程即可。

2、利用传感器安装支架或者固定螺丝孔,依现场及机器安装空间设施需要,直接安装或另加保护装置。

3、拉绳传感器安装使用时，须注意拉绳与出绳口保持平行状态（容许最大偏差±3°），以确保传感器测量精度与使用寿命。

4、MPS系列拉绳位移传感器拉绳为不锈钢丝绳，请注意加以防护，避免外力磨损、划伤、粉尘或者碎屑侵入传感器，导致传感器运转不顺畅。

5、拉绳位移传感器未安装固定前，请勿将拉绳拉出并瞬间自行弹回，此举将造成拉绳断裂，严重时可损坏电位器（或者编码器）。

6、拉绳位移传感器往复运动的瞬间速度应低于0.5m/s。

7、拉绳位移传感器拉绳运行方向应与出绳口方向保持水平，如果运行方向发生改变，应加装滑轮装置。

MPS-XL系列拉绳位移传感器防护性能相对较差，露天使用应注意做好防护。
