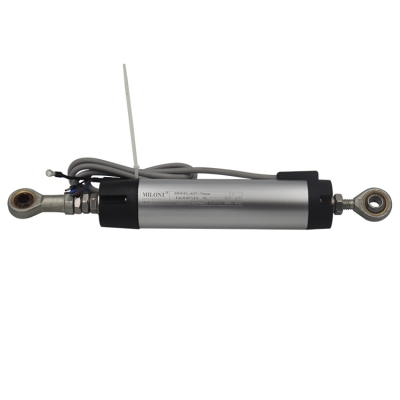

KPC绞接式直线位移传感器
文章作者:admin 时间:2020-06-25

KPC绞接式直线位移传感器,量程50mm~1250mm,两端共计7mm缓冲行程,线性精度0.1%-0.04%FS,重复精度±0.01mm。传感器电位计原理,绝对位置测量型位移传感器,输出直流电压信号。也可以配电压模块、电流模块或者RS485模块输出标准的0-5V、0-10V电压信号;4-20mA电流信号或者RS485数字信号,满足系统采集或者远距离传输的需要。

特性:使用寿命长,高达一亿次

      可在高速运行场合长期稳定使用

      防护等级IP65

      DIN标准触点

      不受冲击和震动影响

      电缆方式连接

说明:外壳      阳极氧化铝

      装配      两端绞接

      传动装置  不锈钢

      轴承      回转滑动轴承

      电阻元件  导电塑料

      电刷组件  贵金属多触电电刷,带弹性阻尼

      电气连接  3芯无内应力屏蔽电缆,标配1米

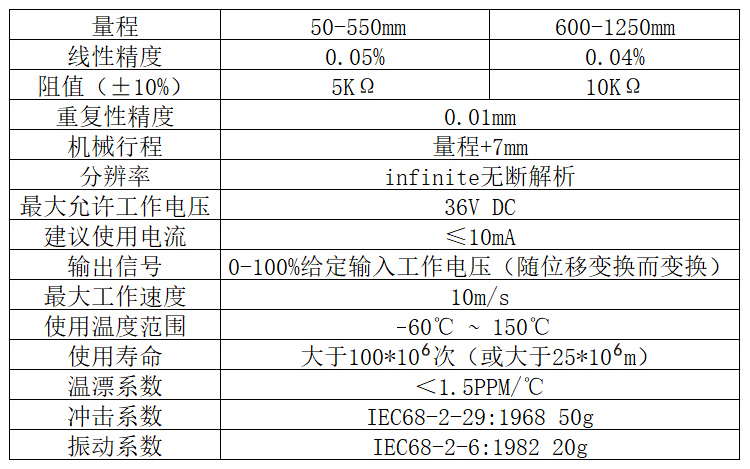

传感器主要性能参数:

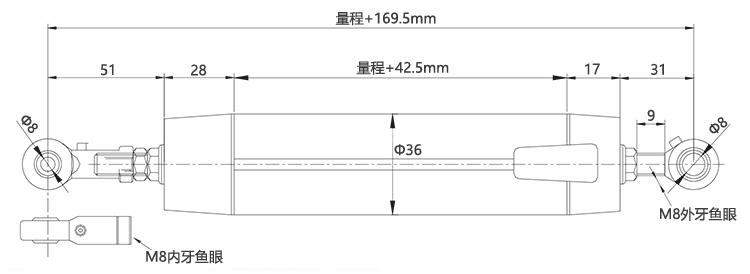

传感器安装尺寸图:

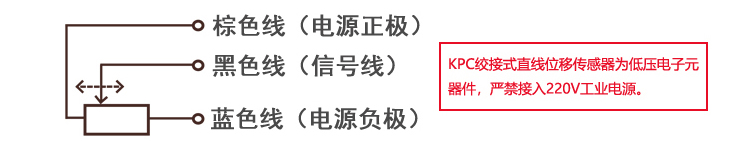

传感器接线说明:

主要应用领域:KPC绞接式直线位移传感器,两端鱼眼万向节绞接,适用于有摆动的场合位移测量,对安装对中性无特殊要求。如:鞋机、3D座椅(5D座椅)、预应力千斤顶、机械手臂、机器人、 取出机、砖机、陶瓷机械、水闸控制等。

传感器安装使用说明:

1、选择直线位移传感器量程需留有余量,一般在实际行程的基础上选大一规格的量程即可。传感器安装时宜将余量均匀留在两端,待调整好位置再锁紧支架螺丝。

2、传感器安装应注意加装万向节,调整好对中性。如果对中偏差与倾斜偏差同时很大,将会影响传感器的测量稳定性与使用寿命。

3、直线位移传感器长作为分压器接入电路,以相对电压显示所测量位置的实际值。

4、传感器供电电压要稳定,工业电源要求±0.1%的稳定性,否则会导致测量数据较大的波动。

5、供电电源要有足够的容量,如果电源容量太小,容易导致显示数据跳动,特别是电磁阀驱动电源与传感器电源在一起时,更容易出现数字跳动。

6、不能有外界的干扰,包括静电干扰与高频干扰。因此传感器信号线应与设备动力线分槽布线;传感器安装应使用强制接地支架,且使传感器外壳良好接地;信号线应使用屏蔽线,且在电箱的一端应将屏蔽线接地或者接直流电源负极。

7、传感器应正确接线。如果接线错误,有可能严重损坏传感器。

8、长期使用的传感器,由于水、油、粉尘等侵入,影响电刷的接触电阻,会导致传感器测量数据的跳动。
