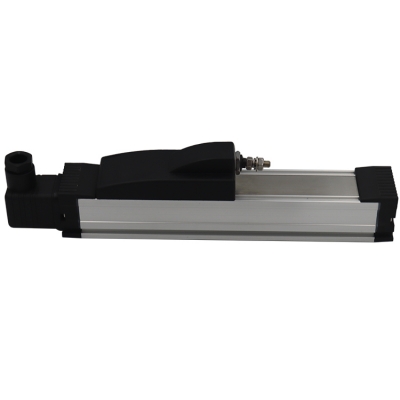

KTF滑块式直线位移传感器
文章作者:admin 时间:2020-07-07

KTF滑块式直线位移传感器,量程50mm~2500mm,两端共计7mm缓冲行程,线性精度0.1%~0.04%FS,重复精度±0.01mm。传感器电位计原理,绝对位置测量型位移传感器,输出直流电压信号。也可以通过内置电压模块、电流模块或者RS485模块输出标准的0-5V、0-10V电压信号;4-20mA电流信号或者RS485数字信号,满足系统采集或者远距离传输的需要(内置变送模块传感器外壳需要加长30-60mm)。

特性:无杆设计

      球铰可避免侧向力

      使用寿命长,运行次数超过50×106次

      非线性度小

      分辨率高于0.01mm

      很高的运行速度

      DIN430650标准插头和插座

      防护等级 IP54(向下安装时为IP57)

说明:外壳      阳极氧化铝

      装配      扣压式固定支架

      传动装置  不锈钢,可旋转

      电阻元件  导电塑料

      电刷组件  贵金属多触点电刷,带弹性阻尼

      电气连接  DIN43650标准4极镀银插座

发货时包含:1个鱼眼万向节与拉杆

                  1个赫斯曼插头

                  1个密封垫

                  2个固定支架和4颗固定螺丝

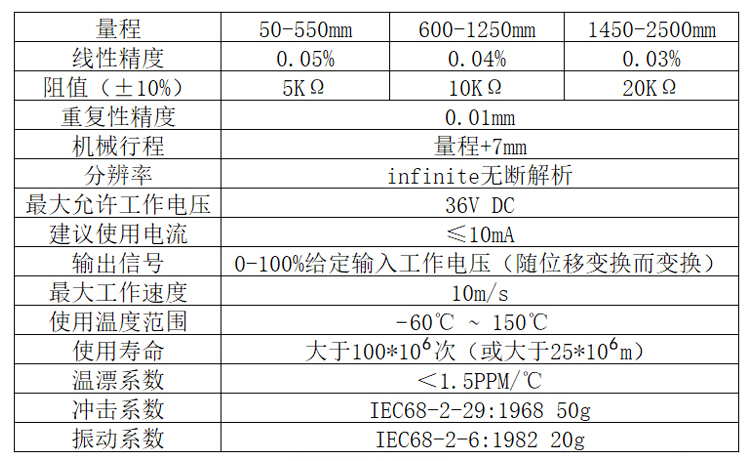

位移传感器主要性能参数:

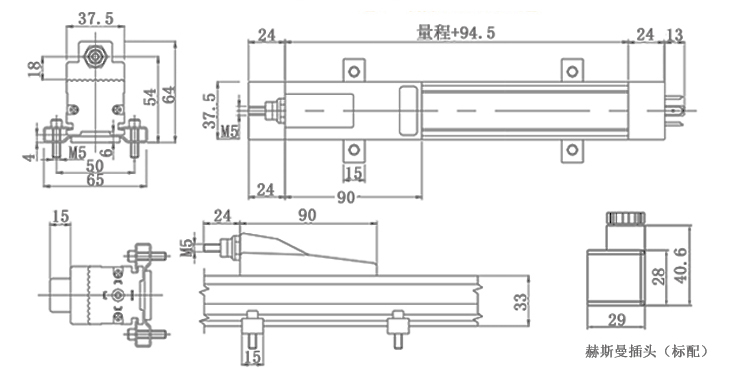

位移传感器安装尺寸图:

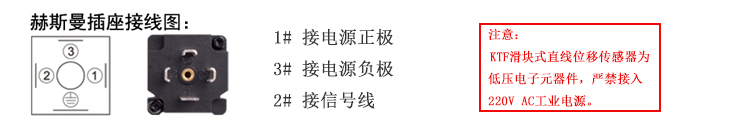

位移传感器接线说明:

主要应用领域:KTF滑块式直线位移传感器是一般通用型小型化的位移传感器,适用于较大行程的机械设备安装使用,减少机械长度方向的安装尺寸。如:大型注塑机合模行程、橡胶机合模行程、木工机械、液压机械等。

传感器安装使用说明:

1、选择直线位移传感器量程需留有余量,一般在实际行程的基础上选大一规格的量程即可。传感器安装时宜将余量均匀留在两端,待调整好位置再锁紧支架螺丝。

2、传感器安装应注意加装拉杆与万向节,调整好对中性。如果对中偏差与倾斜偏差同时很大,将会影响传感器的测量稳定性与使用寿命。

3、直线位移传感器长作为分压器接入电路,以相对电压显示所测量位置的实际值。

4、传感器供电电压要稳定,工业电源要求±0.1%的稳定性,否则会导致测量数据较大的波动。

5、供电电源要有足够的容量,如果电源容量太小,容易导致显示数据跳动,特别是电磁阀驱动电源与传感器电源在一起时,更容易出现数字跳动。

6、不能有外界的干扰,包括静电干扰与高频干扰。因此传感器信号线应与设备动力线分槽布线;传感器安装应使用强制接地支架,且使传感器外壳良好接地;信号线应使用屏蔽线,且在电箱的一端应将屏蔽线接地或者接直流电源负极。

7、传感器应正确接线。如果接线错误,有可能严重损坏传感器。

8、长期使用的传感器,由于水、油、粉尘等侵入,影响电刷的接触电阻,会导致传感器测量数据的跳动。

KTF滑块式直线位移传感器推荐采用滑块向下的安装。以这种方式安装,才能保证传感器在各种使用环境中密封钢带对传感器提供有效的保护。
