    差动变压器式位移传感器（LVDT位移传感器）可广泛应用于航天航空、机械、 建筑、纺织、铁路、煤炭、冶金、塑料、化工以及科研院校等国民经济各行各业，用来测量伸长、振动、物体厚度、膨胀等的高技术产品。

     直流LVDT位移传感器具有优良的性能，采用方便的单电源12--24V DC供电， 电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工 作,输出信号为标准的可被计算机或PLC使用的0-5V、0-10V、4-20mA模拟量信号或者RS485数字信号。

特点：

      外径Φ20mm,不锈钢304外壳,回弹式

      内置精密直线轴承，重复性好

      探头为氮化硅陶瓷球，耐磨性好

      直流单电源供电，内置高性能信号解调器

      二线4-20mA电流输出，三线制电压输出0-10V

应用领域：

      轴径跳动检测

      纺织机械检测

      阀门位置检测与控制

      辊缝间隙测量

     车辆制动装置磨损测量

性能参数：

      供电电源      12 ~24V DC

      工作电流      电压输出型供电电流 ≤12mA；

                        二线4~20mA电流输出型LVDT，供电电流4~20mA

      位移量程      0-5mm通用

      输出信号     0 ~10V, 4 ~20mA

      线性误差      ≤0.25%FS

      重复误差      ≤5um

      分辨率        ≤0.1um

     动态特性      3HZ

     工作温度      -25℃----+85℃

     耐受冲击      250g/11毫秒

     振动允限      10g/2KHZ

     温度系数      零点  ≤0.01%/℃

                       灵敏度  ≤0.025%/℃

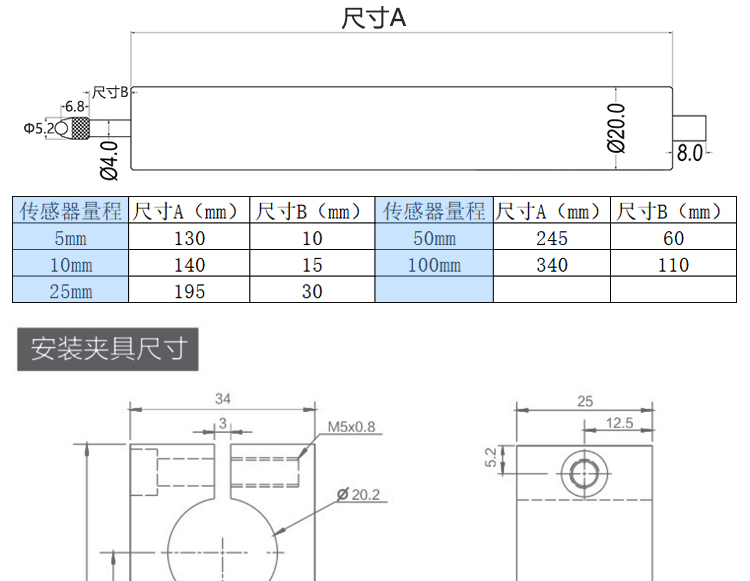

机械尺寸：

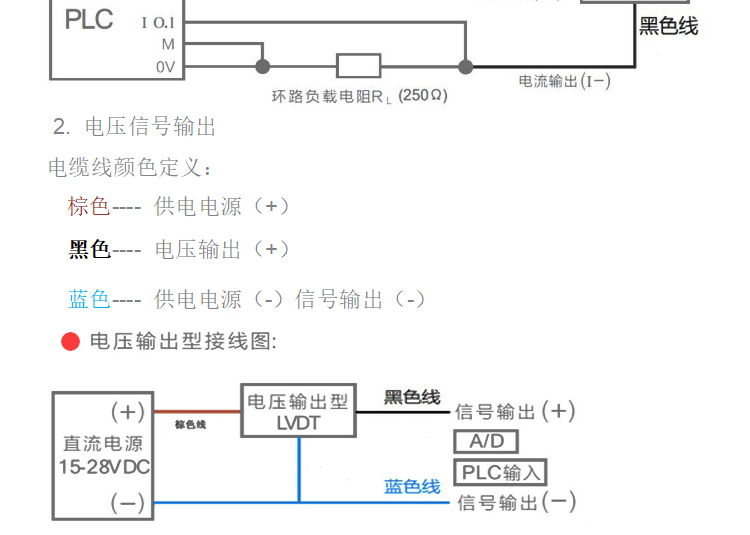

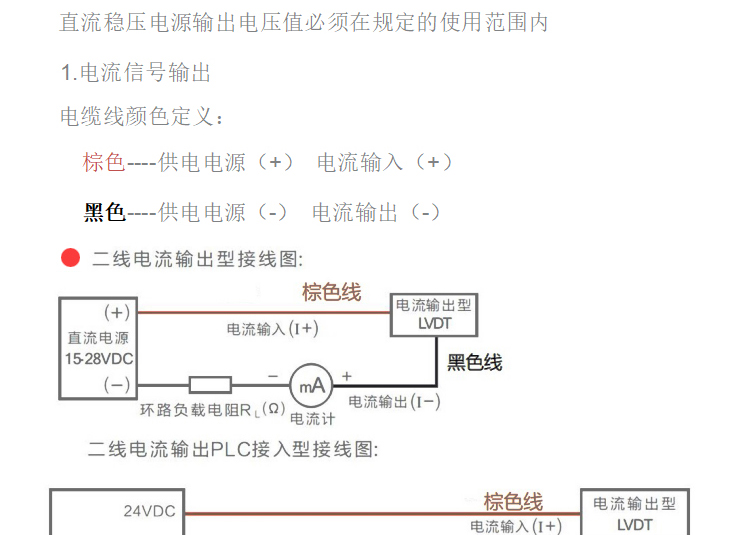

传感器接线方法：

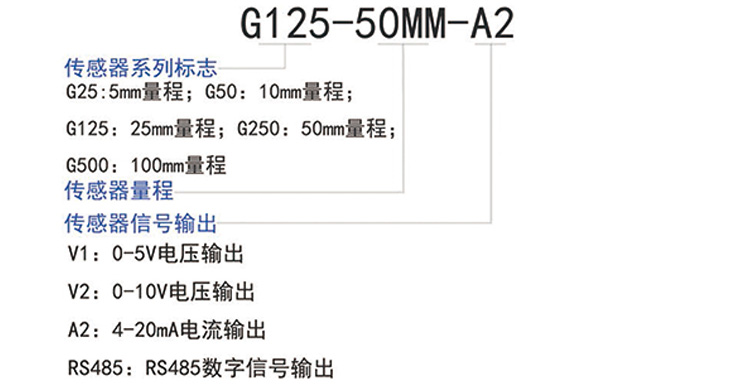

选型说明：

G系列LVDT位移传感器安装使用说明：

   1、选择传感器量程需留有余量，G系列LVDT位移传感器前端约2.5mm的缓冲区，安装使用应避开缓冲区。

   2、选用合适的电源供电，电压过高或者过低都无法保证传感器正常使用。

   3、传感器应垂直检测面安装，待调整好位置再锁紧安装螺丝。

   4、G系列LVDT位移传感器精度较高，安装使用应避开高温、高辐射、静电干扰、高频干扰及电磁干扰等干扰源，保障传感器检测精度。

   5、传感器屏蔽线良好接地。

   6、正确接线。如果接线错误，有可能严重损坏传感器。

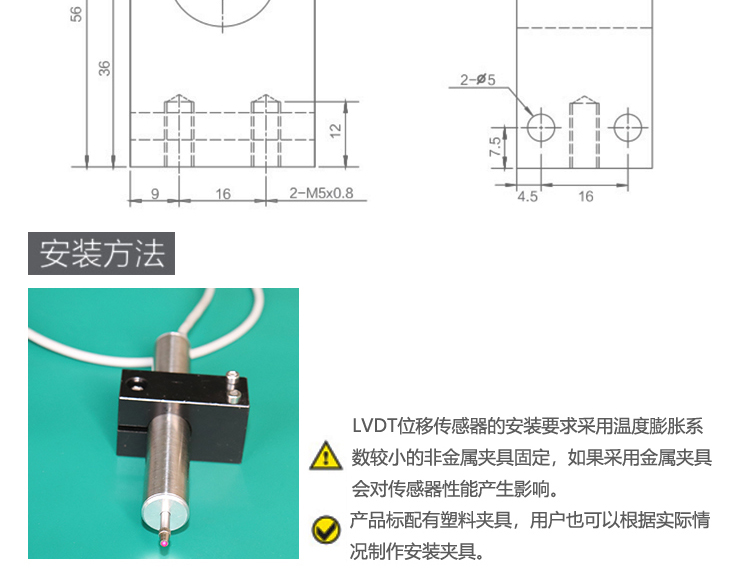

   7、传感器安装固定应尽量采用厂家提供的安装支架。如果需要自制夹具安装固定，应在厂方技术人员的指导下设计安装。
