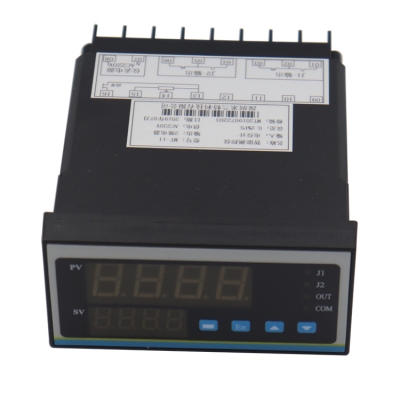

MT-11单通道位移数显表
文章作者:admin 时间:2020-06-25

      米兰特MT-11位移数显表采用表面封装模块化工艺,大大提高了仪表的抗干扰能力,具有显示、控制、 变送、通讯、万能信号输入等功能,可配套各类位移传感器安装使用,适用于位移、液位、料位、尺寸、形变量等物理量测控数据的显示及控制,并能对输入信号进行高精度的线性校正。可广泛用于机械、电力、冶金、化工、石化、科研等领域。

采用最新无跳线技术,使数显表具备万能信号输入功能。线路板经过优化设计,降低了温度漂移,提高了抗干扰性能,确保产品在长期工作中的稳定性和可靠性。采用高亮度LED数码显示,使测控数值的显示更为清晰直观。

       数显表输出回路采用光电隔离, 抗干扰能力强。可带串行通讯接口,与各种带串行接口的设备进行双向通讯,组成网络控制系统。米兰特MT-11系列智能测控仪具备多种标准外形尺寸,整机采用卡入式结构,安装十分简便。

 MT-11 智能数字显示控制仪表用于各类位移传感器测量数据的显示与控制,也可选变送功能或者通讯功能,与单片机、PLC、变频器等连接构成完整的测量控制系统。

       米兰特MT-11系列智能数字显示控制仪具有:多种信号输入功能(电阻、电压、电流等电信号)、自动校准和人工校准功能、任意点清零功能、上下限报警功能、24V外供电源功能。可选输出信号变送功能、数字通讯功能、打印功能等。数显表输入信号与输出信号隔离设计,抗干扰能力强,可靠性高,适用于各类过程自动化领域连续信号的测控,也广泛应用于各类离散控制系统的装配与显示控制。

主要技术指标:

      基本误差:0.2%FS,14 位 A/D 转换器(最大 18 位 A/D 转换器,订货时注明)。

      输入信号:

           ·直流电压信号:配接各类电位计原理直线位移传感器

           ·电 压:0-5V、0-10V、1V~5V、mV 等(输入阻抗≥1MΩ)

           ·电 流:0-20mA、4-20mA 等(输入阻抗≤250Ω)

      采样周期:0.2S(10~200 次/秒,用户可选)

      显 示:双排四位 LED 数码管显示。单排 4 位 LED 数码显示

      报警输出:仪表可带多个继电器输出,继电器触点容量 AC220V/5A 或 AC220V/1A。最多可带16个继电器,可选择上限、下限控制,控制设定值和回差值全量程内自由设定

      变送输出:4~20mA、0~20mA(负载电阻≤250Ω,负载过大需注明)

                     1~5V、0~5V、0~10V(负载电阻≥200KΩ)。

                     采用 12 位数字 D/A 芯片,隔离输出。

      通讯输出:隔离通讯接口 RS485/RS232 波特率 1200~9600bps

      打印输出:RS232 接口、TTL 接口。

      馈电输出:DC24V/30mA、DC12V/30mA

      温度补偿:0~50 冷端温度自动补偿,误差:±1℃

      供电电压:AC220V 、 DC24V 或 DC12V

      功 耗:4W

      环境温度:-20~70℃(常温下开机运行30分钟后,可逐渐承受极限温度); 0~50℃ (热电偶信号输入)

      相对湿度:≤85% 无凝露避免在带有腐蚀性和易燃易爆气体中使用

      面板尺寸: 160mm×80mm、96mm×96mm、96mm×48mm、72mm×72mm、48mm×48mm

     (本公司仪表自行研发生产,种类多、功能全,用户可选快速采样200 次/ 秒;高精度18位、24A/D 采集;高精度16位 D/A 输出;输入信号20段曲线修正;满5位显示或6位显示;液晶显示;特殊的输入信号;多个继电器报警蜂鸣器输出;大功率的馈电输出等,订货时注明)

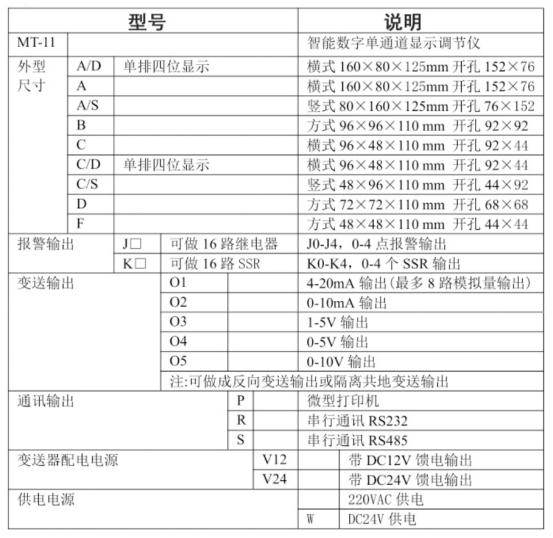

型号说明:

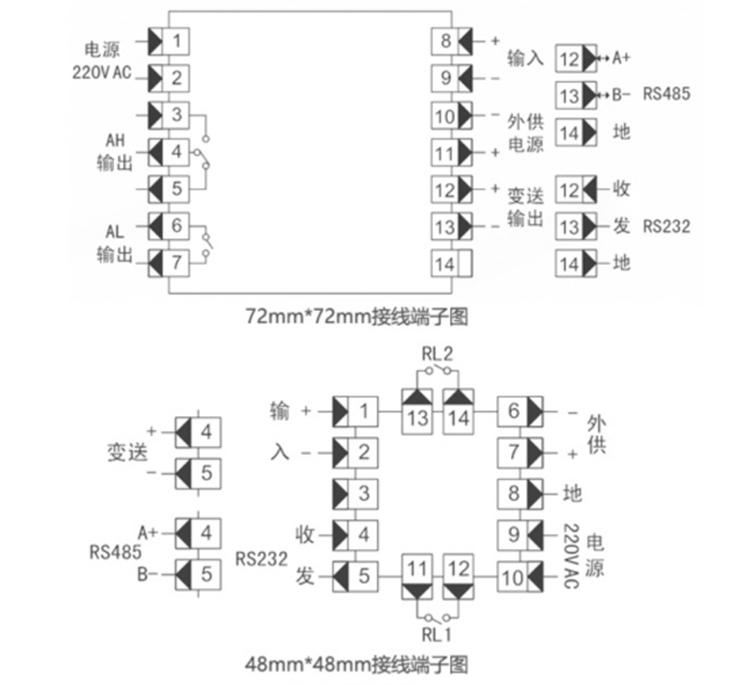

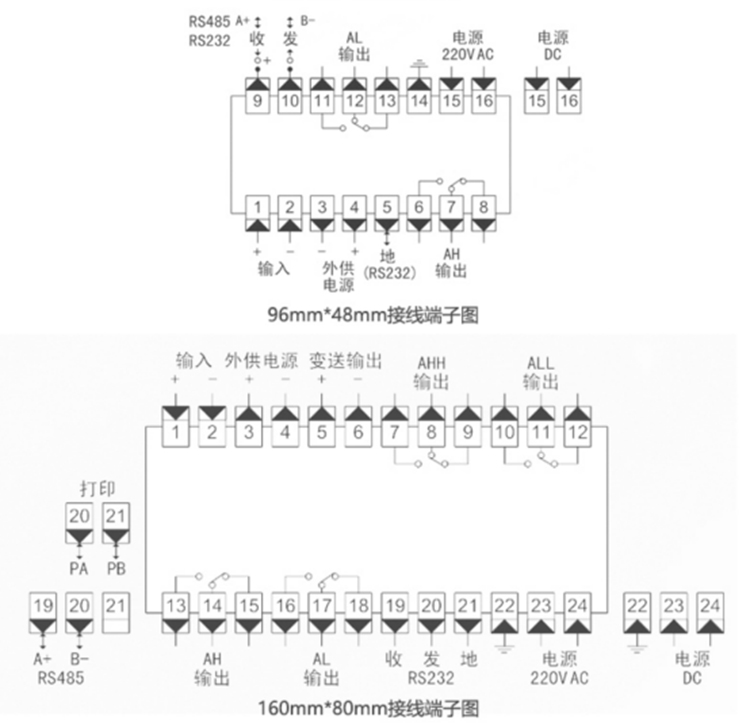

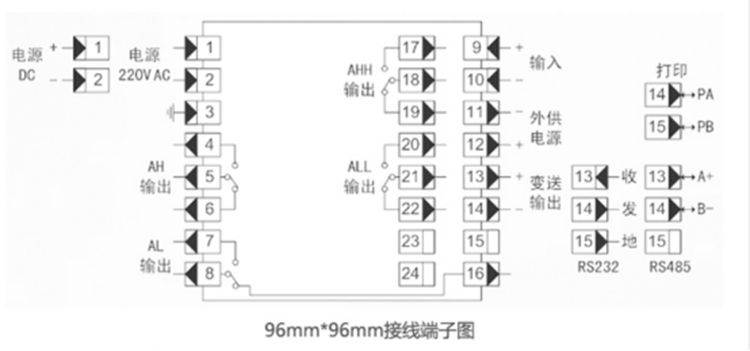

端子接线说明:

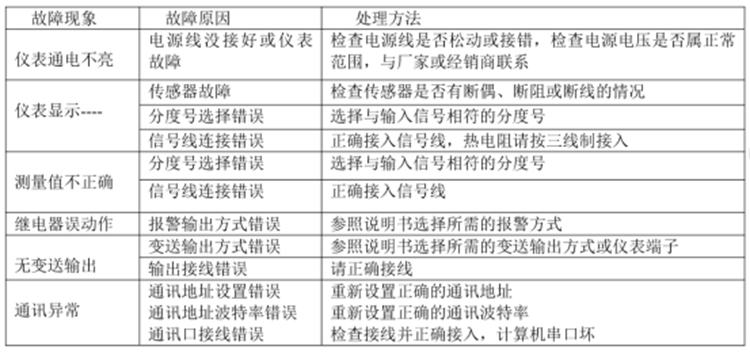

常见故障处理:

订货须知 :

1、外形仪表尺寸,开孔尺寸大小,插入深度

2、输入信号类型与显示形式

3、输出类型与输出方式

4、通讯选择

5、馈电电流大小与电压,传感器的供电电源

6、仪表供电电源

7、 可按客户要求特殊定做。
